Принцип конвейерной обработки инструкций. Определение ступени/стадии конвейера. Ступени конвейера MIPS (пример-иллюстрация).
Конвейерная обработка инструкций - метод реализации CPU, при котором множество операции над несколькими инструкциями перекрываются.
-
Конвейер, исполняющий инструкцию, состоит из множества шагов, где на каждом завершается этап обработки инструкции. Каждый шаг называется ступенью конвейера или стадией конвейера.
-
Ступени и стадии конвейера соединены линейным образом: инструкции входят с одного конца, проходят по ступеням и выходят на другом конце.
-
Конвейеризация не сокращает время выполнения отдельной инструкции.
-

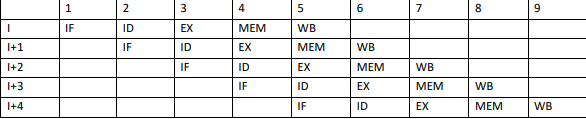

Ступени конвейера MIPS:
IF (Instruction Fetch) - выборка инструкций.
ID (Instruction Decode) - декодирование инструкции
EX (Execution) - исполнение.
MEM (MEMory Access) - обращение к памяти.
WB (Write Back) - запись рез-та. Имеется в виду запись в регистр.
Число тактов до заполнения = время разгона = число ступеней -1
Время разгона =4 такта \mathrm{CPI}=\frac{9}{5}=1.8
Идеальное CPI =1.
